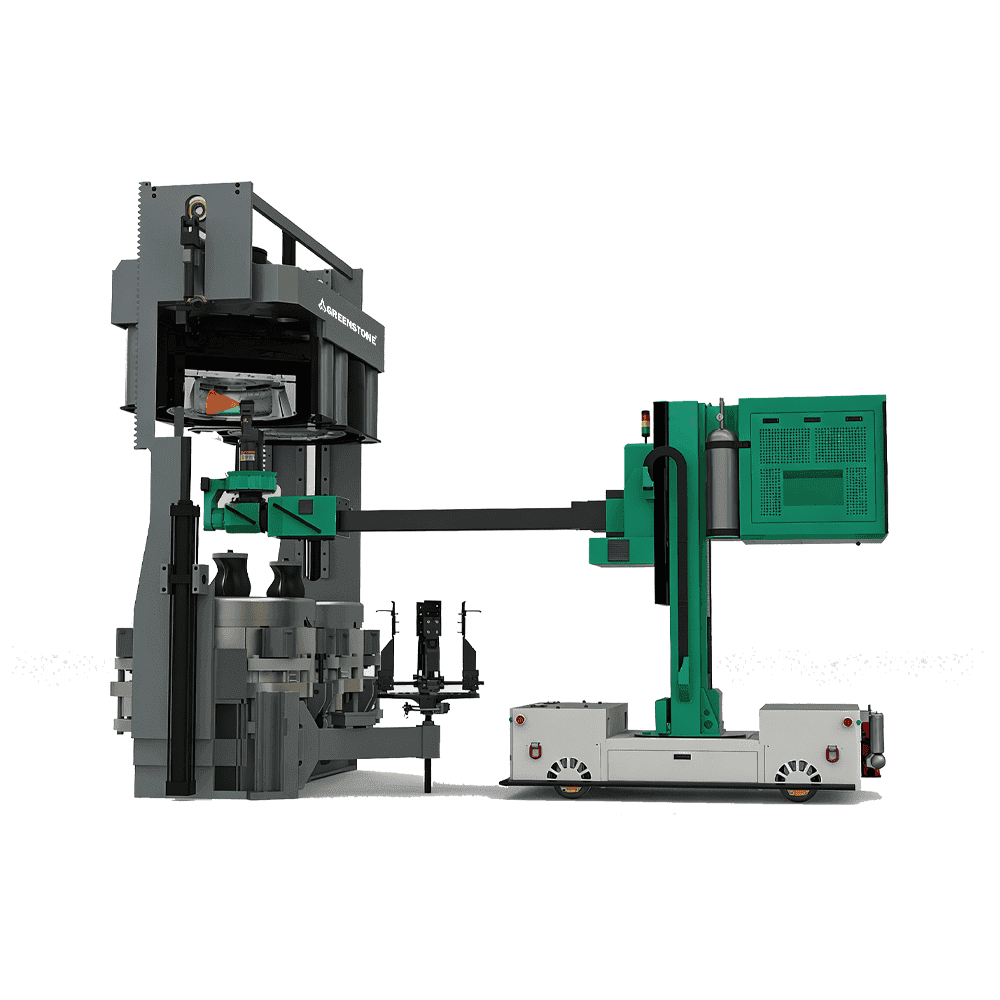

Machine de nettoyage laser automatisée pour les moules de pneus (1000W/1500W/2000W laser à fibre pulsée, large balayage 50-450mm, positionnement par vision 3D, refroidissement par eau, prêt pour AGV)

commencer

Présentation des caractéristiques de l'équipement

Machine de nettoyage laser automatisée pour moules de pneus (GST-ZZJ-1000M / GST-ZZJ-1500M / GST-ZZJ-2000M) | Greenstone-Tech

Greenstone-Tech personnalisé Machines de nettoyage laser automatisées en ligne pour les moules de pneus sont conçus pour une maintenance en ligne des moules à haut rendement dans la production de pneumatiques. Le système intègre un laser à fibre pulsé de haute puissance pour une sortie stable, combinée à un mécanisme rotatif / de levage / télescopique de haute précision et un tête de nettoyage multi-angle à balayage large pour atteindre nettoyage rapide, uniforme et sans angle mort.

Pour améliorer la précision et l'automatisation, la machine prend en charge mesure de la distance par laser ou un Caméra 3D HD pour un positionnement automatique précis et nettoyage à l'aide d'un seul bouton. Pour un fonctionnement plus sûr et un environnement d'atelier plus propre, il peut être équipé de protection contre l'incendie et extraction des fumées. Optionnel entraînement sans fil de l'AGV et radar laser de suivi de piste de haute précision peut encore améliorer la mobilité et l'adaptabilité des sites.

Applications typiques : compatible avec diverses installations de presses à polymériser (hydrauliques, mécaniques et mobiles), convient pour Moules pour pneus PCR et TBR, en particulier les moules complexes tels que structures à ventouses et moules à motifs gravés au laser.

échantillons traités
Machine de nettoyage laser automatisée en ligne personnalisée pour les moules de pneus
Machine de nettoyage laser automatisée en ligne personnalisée pour les moules de pneus
Machine de nettoyage laser automatisée en ligne personnalisée pour les moules de pneus
Machine de nettoyage laser automatisée en ligne personnalisée pour les moules de pneus

1) L'automatisation en ligne pour une meilleure productivité

Il permet un nettoyage en ligne avec un contrôle automatisé et un fonctionnement à bouton unique, ce qui contribue à réduire les temps d'arrêt et à améliorer l'efficacité de la production.

2) Nettoyage à large balayage et à angles multiples sans angles morts

La tête de nettoyage multi-angle à large balayage et les mécanismes rotatifs, élévateurs et télescopiques permettent d'obtenir une couverture plus complète et des résultats cohérents sur les modèles de moules complexes.

3) Sortie stable d'un laser à fibre pulsé de haute puissance

Conçue pour un fonctionnement industriel continu avec une fourniture d'énergie stable afin de maintenir l'uniformité du nettoyage sur de longs cycles d'utilisation.

4) Options de positionnement de précision (télémétrie laser / caméra HD 3D)

Permet un positionnement automatique précis afin d'améliorer la répétabilité et de réduire le temps d'alignement manuel.

5) Intégration de la sécurité et de la protection de l'environnement

La protection contre l'incendie et l'extraction des fumées, disponibles en option, contribuent à améliorer la sécurité des opérations et la qualité de l'air de l'atelier pendant le nettoyage.

6) Options de mobilité pour un aménagement flexible des ateliers

En option, le pilotage sans fil de l'AGV et le radar laser de suivi de piste permettent un déploiement flexible sur différents postes de travail et scénarios de production.

7) Conçu pour le nettoyage des moules PCR/TBR (y compris les structures difficiles)

Optimisé pour les tâches de nettoyage difficiles telles que les zones de trous d'aération et les motifs complexes de la bande de roulement, avec une complétude améliorée par rapport à certaines méthodes de nettoyage conventionnelles.

ArticleGST-ZZJ-1000MGST-ZZJ-1500MGST-ZZJ-2000M
Puissance du laser1000W1500W2000W
Largeur de numérisation50-280 mm50-380 mm50-450 mm
Méthode de positionnementMesure de la distance par laserCaméra 3D HDCaméra 3D HD
Méthode de refroidissementRefroidissement par eauRefroidissement par eauRefroidissement par eau
Alimentation220V220V380V
ArticleGST-ZZJ-1000MGST-ZZJ-1500MGST-ZZJ-2000M
Efficacité du nettoyage40-50 min / station (deux moules)35-45 min / poste (deux moules PCR) ; 40-50 min / poste (deux moules TBR)35-45 min / station (deux moules TBR)
Résultat du nettoyagePropre, uniforme, sans angle mortPropre, uniforme, sans angle mortPropre, uniforme, sans angle mort
Consommation d'énergiePCR : 2 kWh / moulePCR : 2,5 kWh / moule ; TBR : 4 kWh / mouleTBR : 4,5 kWh / moule
Bruit de fonctionnement< 80 dB< 80 dB< 80 dB
Opérateurs1 personne / équipe1 personne / équipe1 personne / équipe
Mécanisme rotatif Précision de la répétition0.1°0.1°0.1°
Mécanisme télescopique Course / Répétition PrécisionCourse personnalisée ; 0,2 mmCourse personnalisée ; 0,2 mmCourse personnalisée ; 0,2 mm
Mécanisme de levage Course / Répétition PrécisionCourse personnalisée ; 0,2 mmCourse personnalisée ; 0,2 mmCourse personnalisée ; 0,2 mm
