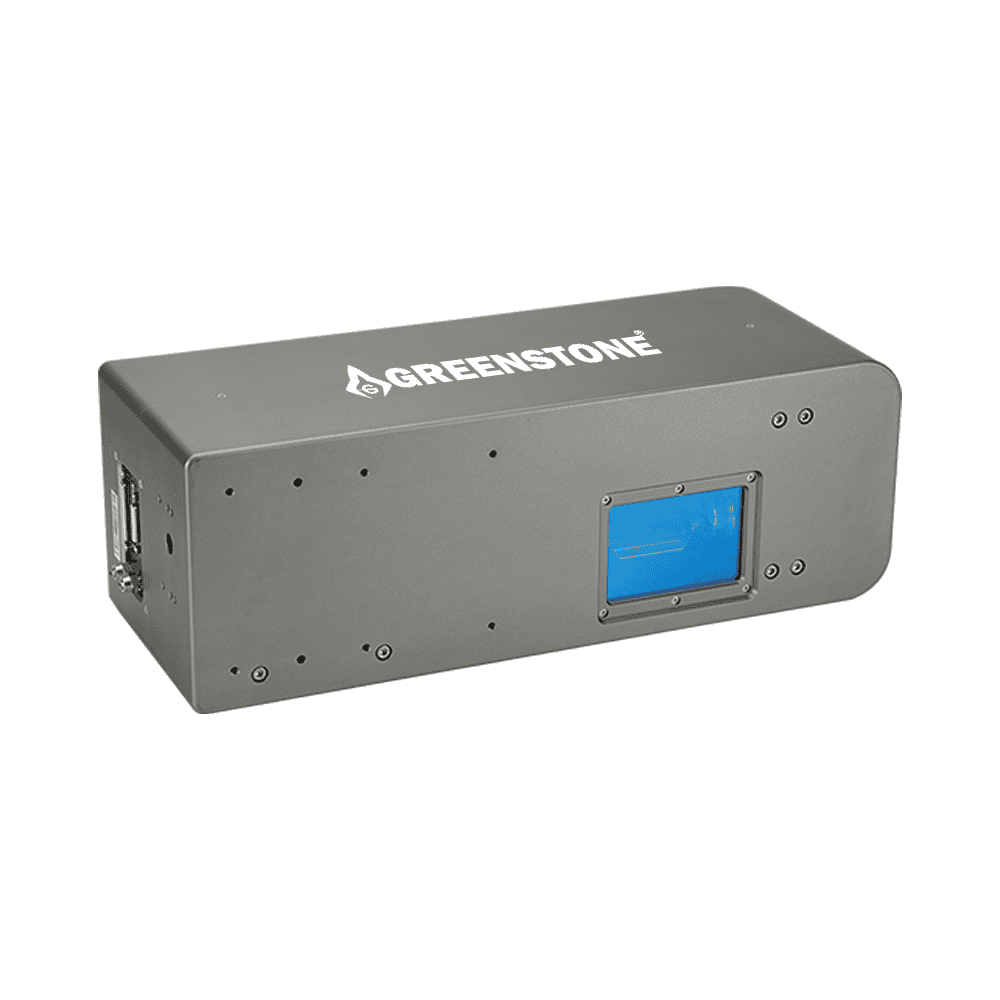

FL8330-3D-700-GST Vezellaser 3D Dynamic Focus Galvo Scanner (1064 nm, 600×600 tot 800×800 mm groot veld, watergekoeld, XY2-100)

Presentatie van de kenmerken van de apparatuur

De FL8330-3D-700-GST fiberlaser met dynamische focus Galvo scanner is een grootformaat 3D dynamisch focusserend scansysteem gebouwd voor lasermarkeren over een groot gebied, snijden, boren, microbewerken, 3D-toepassingen en snelle laserbewerking. Ontworpen voor 1064 nm fiber lasers, Het levert stabiele scans op hoge snelheid en nauwkeurige positionering op complexe oppervlakken en diepe graveertaken.

Met geautomatiseerde Z-as dynamische scherpstelling, Het systeem handhaaft een minimale spotgrootte tijdens 3D-diepteregeling, wat bijdraagt aan een consistente markeerkwaliteit en uniforme resultaten op grote werkoppervlakken. Het is een ideale oplossing voor industriële verwerking op een verscheidenheid aan metalen materialen.

verwerkte monsters

Optisch ontwerp met laag verlies voor precisie op groot formaat
Geoptimaliseerde optiek zorgt voor een laag optisch verlies, compacte structuur, hoge positioneernauwkeurigheid, snelle markeersnelheid en sterke ongevoeligheid voor ruis - zeer geschikt voor grote velden, complexe gebogen oppervlakken en diepe gravures.
Watergekoelde structuur voor stabiele continue werking
Waterkoeling regelt effectief de bedrijfstemperatuur van de galvo, wat de stabiliteit en herhaalbaarheid voor lange productieruns verbetert.
Snellere systeemrespons voor nauwkeurig vullen
Hoge dynamische respons ondersteunt precisievulling bij ≥1500 mm/s, waardoor de efficiëntie van dichte markeer-/graveerpatronen wordt verbeterd.
Extra groot markeerveld, configureerbaar naar wens
Ondersteunt tot 800×800 mm en kan worden aangepast voor elke veldgrootte van 600 tot 800 mm (aanpassing op basis van bereik).
Echte 3D dynamische scherpstelling voor consistente resultaten
Regelt nauwkeurig de brandpuntsafstand en past zich automatisch aan Z-as bereik tijdens 3D diepteverwerking om de spot geoptimaliseerd te houden, zodat de grafische kwaliteit na het markeren consistent blijft.
Ondersteuning voor MM3D-software (eenvoudig importeren + snelle installatie)
Ondersteunt meerdere bestandsformaten en import vectoren, bitmaps, tekst en streepjescodes met een gebruiksvriendelijke workflow voor een snelle ingebruikname.
Ingebouwde algemene 3D oppervlaktemodellen
Inclusief basismodellen zoals pijpen/cilinders, concave/convexe oppervlakken, bollen, hellende vlakken, kegels, enz., waardoor parameters sneller kunnen worden ingesteld en markeringen sneller kunnen worden geconfigureerd.
3D-model importeren + 2D wrap/projectie op oppervlakken
Ondersteunt het importeren van 3D-modellen en maakt het mogelijk 2D-afbeeldingen te wikkelen of te projecteren op ingebouwde gebogen oppervlakken.
EMC-geoptimaliseerd systeemontwerp
Hoge signaal-ruis prestaties en sterk anti-interferentie vermogen voor betrouwbaar industrieel gebruik.

A) Laser/optiek

Item	Specificatie
Lasertype	1064 nm vezellaser
Werkveld (instelbaar)	600×600 mm tot 800×800 mm
Vereiste diameter ingangsbundel	7,5 mm
X- & Y-spiegelbundelgrootte	30 mm

B) Snelheid / Dynamische prestaties

Item	Specificatie
Markeersnelheid	1000 mm/s
Schrijfsnelheid	125 cps
Stapreactietijd (volledige slag 1%)	940 μs
Stapreactietijd (volledige slag 10%)	1500 μs
Volgfout	≤ 440 μs

C) Nauwkeurigheid en verloop

Item	Specificatie
Lineariteit	99.9%
Herhaalbaarheid (herpositioneringsnauwkeurigheid)	< 8 μRad
Versterkingsfout	< 5 mRad
Nulcompensatie (fout in de batchoorsprong)	< 5 mRad
Langetermijndrift (continue werking van 8 uur)	< 0,5 mRad
Schaalafwijking	< 40 ppm/°C
Nulpuntsdrift	< 15 μRad/°C
