Presentasi karakteristik peralatan
Peralatan ini menggunakan laser serat kuasi kontinu QCW berdaya tinggi sebagai sumber cahaya, dilengkapi dengan sistem kontrol gerak tautan enam sumbu dan lima sumbu, dan mewujudkan lubang melingkar, lubang berbentuk bilah, dan pemotongan lintasan permukaan yang rumit melalui teknologi pemosisian adaptif dan teknologi kontrol presisi waktu-nyata parameter laser. Peralatan ini terutama digunakan untuk aplikasi pemotongan dan pembuatan lubang yang efisien pada lembaran logam dan penempaan suku cadang pada tenaga dua mesin dan tenaga kedirgantaraan, seperti pemotongan lubang berbentuk bilah pada stator kompresor dan baling-baling pemandu, serta aplikasi pelubangan dan pemangkasan lubang film pada tabung nyala api dengan atau tanpa pelapis.

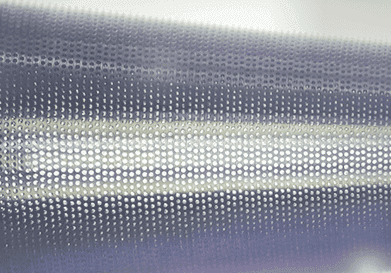

sampel yang diproses
- Berbagai struktur alat mesin tersedia untuk memenuhi kebutuhan ukuran benda kerja yang berbeda;
- Hubungan enam sumbu dan lima sumbu, pengeboran laser tiga dimensi;
- Pengeboran dampak laser dan pengeboran sarang;
- Kepala pemrosesan laser sumbu ayun ganda optik, dengan aksesibilitas pemrosesan yang baik;
- Dapat mewujudkan koreksi fokus pemrosesan laser pada benda kerja morfologi yang kompleks;
- Bagian putar dinding tipis menindaklanjuti fungsi pemosisian adaptif;
- Sistem penglihatan koaksial berdasarkan penglihatan mesin, dengan pemantauan proses pemrosesan dan fungsi pemosisian tambahan;
- Ekstraksi fitur model benda kerja, pemrosesan cepat dan produksi program NC;
- Fungsi meninju terbang tubuh putar, sangat meningkatkan efisiensi pemrosesan.
| Parameter | Nilai |
| Perjalanan Sumbu X/Y/Z (mm) | 1000×750×1000 (opsional) |
| Perjalanan Sumbu B/C (°) | ±135/n×360 |
| Perjalanan Sumbu C1 (°) | n×360 |
| Akurasi Pemosisian Sumbu X/Y/Z (°) | 0.02 |
| Akurasi Pemosisian Sumbu B/C (″) | 20 |
| Akurasi Pemosisian Sumbu C1 (″) | 15 |
| Pengulangan Sumbu X/Y/Z (mm) | 0.01 |
| Pengulangan Sumbu B/C (″) | 10 |
| Pengulangan Sumbu C1 (″) | 6 |
| Daya Laser (w) | 1500 (opsional) |
| Berat Peralatan (t) | 10 |
| Dimensi Peralatan (mm) (P × L × T) | 6340 × 5540 × 3900 (opsional) |
| Ukuran Benda Kerja (mm) | Φ1200×800 (Maks Φ1400×800) (opsional) |
Ikhtisar solusi pemrosesan lubang mikro berkecepatan tinggi: Bertujuan untuk memenuhi kebutuhan manufaktur yang efisien dari kelompok lubang yang padat pada komponen kompleks berukuran besar di bidang kedirgantaraan, mobil, dll., kami fokus pada teknologi pemrosesan laser berefisiensi tinggi dan berkualitas tinggi, serta menyediakan layanan pemrosesan halus kelas atas dan solusi produk lengkap kepada pelanggan, termasuk laser milidetik, laser nanodetik, laser komposit pulsa panjang dan pendek.
| Gambar hasil | Deskripsi |

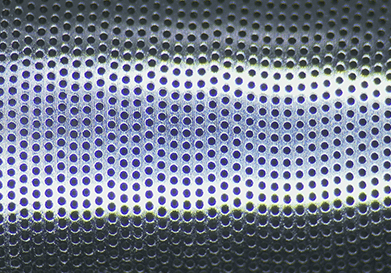

 | Pemesinan efisiensi tinggi untuk lubang berbentuk khusus dalam paduan suhu tinggi. Ukuran pemrosesan maksimum adalah ≤Φ1000mm × 600mm. Ketebalan lapisan peleburan dikontrol dalam ≤0,03mm, akurasi diameter lubang mencapai ≤±0,02mm, dan kecepatan potong bisa mencapai ≥200mm/menit. |
 | Pemesinan lubang kelompok besar-besaran untuk lubang berbentuk khusus di ruang bakar yang dilapisi. Ukuran pemrosesan maksimum adalah ≤Φ1000mm × 600mm. Akurasi pembuatan lubang mencapai ± 0,03 mm, ketebalan lapisan yang dibentuk ulang dikontrol dalam ≤0,05 mm, dan waktu pemrosesan lubang tunggal adalah ≤15 detik. |
 | Pemesinan lubang massal ruang bakar komposit matriks keramik berlapis dengan akurasi pemesinan ± 0,03 mm. Serat keramik tetap tidak terputus dan tidak teroksidasi, tanpa ablasi permukaan. |
