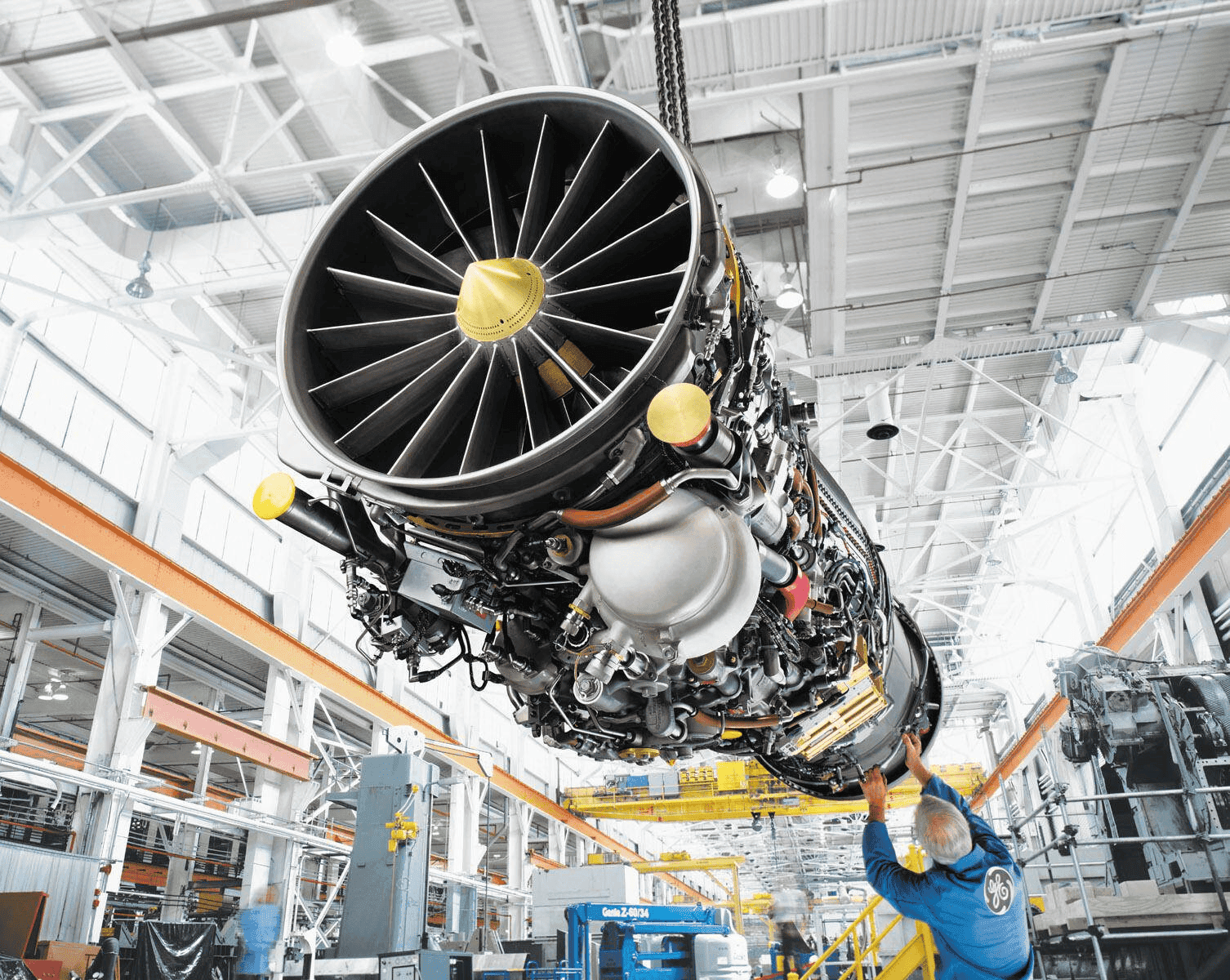

Silniki lotnicze są podstawowymi systemami zasilania nowoczesnego lotnictwa, a ich wydajność i niezawodność bezpośrednio wpływają na bezpieczeństwo lotu. Spośród wszystkich komponentów silnika, łopatki turbiny wytrzymują najtrudniejsze warunki pracy - wysoką temperaturę, wysokie ciśnienie, dużą prędkość obrotową i korozyjny przepływ gazu. W długich okresach eksploatacji na łopatkach nieuchronnie pojawiają się pęknięcia, zużycie, wżery korozyjne, wgniecenia udarowe i ablacja termiczna.

Dokładna identyfikacja uszkodzeń i wysokiej jakości naprawy są niezbędne dla zapewnienia bezpieczeństwa silnika i wydłużenia żywotności łopatek. W ostatnich latach, napawanie laserowe stała się przełomową technologią regeneracji uszkodzonych łopatek ze względu na wysoką precyzję, niski pobór ciepła i doskonałe wiązanie metalurgiczne. Niniejszy artykuł analizuje zasady, zastosowania i przyszłe kierunki rozwoju tej technologii. napawanie laserowe w renowacji łopatek silników lotniczych, podkreślając jej rosnącą rolę w branży obsługi technicznej lotnictwa.

1. Znaczenie dokładnego wykrywania uszkodzeń dla naprawy ostrza

Wysokiej jakości naprawa zaczyna się od niezawodnej identyfikacji uszkodzeń łopatek. Kilka zaawansowanych metod badań nieniszczących (NDT) jest obecnie szeroko stosowanych w pracach konserwacyjnych i remontowych:

Kluczowe metody wykrywania obejmują:

Badania nieniszczące (NDT):
Badania ultradźwiękowe, kontrola rentgenowska i metody prądów wirowych skutecznie wykrywają wewnętrzne pęknięcia i porowatość.

Emisja akustyczna (AE):
Monitorowanie AE rejestruje przejściowe fale sprężyste generowane przez wzrost pęknięć, umożliwiając wczesne wykrywanie mikropęknięć.

Termografia w podczerwieni (IR):
Obrazowanie termowizyjne ujawnia wady podpowierzchniowe poprzez analizę rozkładu temperatur i identyfikację nieprawidłowych wzorców przepływu ciepła.

Technologie te zapewniają dokładną charakterystykę pęknięć, stref uderzenia, wżerów korozyjnych i zużycia końcówki. Po potwierdzeniu, że usterka nadaje się do naprawy, napawanie laserowe staje się preferowaną metodą renowacji ze względu na swoją precyzję i niezawodność strukturalną.

2. Napawanie laserowe: Podstawowa technologia naprawy ostrzy o wysokiej wartości

Nakładanie laserowe wykorzystuje wiązkę lasera o wysokiej energii do stopienia powierzchni łopatki, jednocześnie synchronicznie podając proszek stopu do stopionego basenu. Gdy basen szybko krzepnie, tworzy gęstą, metalurgicznie związaną warstwę okładziny, która przywraca strukturę i geometrię łopatki.

Dlaczego napawanie laserowe jest idealne dla łopatek turbin i sprężarek

Mała strefa wpływu ciepła redukuje zniekształcenia i zachowuje integralność ostrza.

Precyzyjne i zlokalizowane ogrzewanie minimalizuje ryzyko degradacji otaczających mikrostruktur.

Silne wiązanie metalurgiczne zapewnia wysoką wytrzymałość mechaniczną w naprawianej strefie.

Kompatybilność z wysokowydajnymi stopami sprawia, że nadaje się do ostrzy na bazie niklu i tytanu.

Doskonała rekonstrukcja geometryczna przywraca krawędzie natarcia, krawędzie spływu i końcówki ostrzy z wysoką dokładnością.

W porównaniu z tradycyjnym spawaniem lub lutowaniem twardym, napawanie laserowe zapewnia lepsze odzyskiwanie wymiarów i bardziej niezawodną długoterminową wydajność, szczególnie w trudnych warunkach pracy turbiny.

3. Inteligentny proces renowacji: Od wykrywania uszkodzeń do napawania laserowego

W nowoczesnych praktykach MRO (konserwacja, naprawy i remonty), napawanie laserowe jest ściśle zintegrowany z technologiami kontroli cyfrowej.

3.1 Skanowanie 3D i rekonstrukcja geometryczna

Po wykryciu uszkodzenia inżynierowie wykonują skanowanie 3D w wysokiej rozdzielczości:

uchwycić dokładną geometrię pęknięć, stref zużycia lub obszarów poddanych ablacji

wygenerowanie cyfrowego modelu uszkodzonego obszaru

automatycznie oblicza wymaganą objętość osadzania

Dane te trafiają bezpośrednio do napawanie laserowe system kontroli.

3.2 Zautomatyzowane planowanie ścieżki okładziny

Na podstawie modelu 3D oprogramowanie generuje:

Zoptymalizowane wieloosiowe ścieżki narzędzia

profile mocy lasera

Strategie karmienia proszkiem

plany kontroli poboru ciepła

Zapewnia to, że napawanie laserowe jest wysoce zautomatyzowany, spójny i powtarzalny.

3.3 Odbudowa metalurgiczna i dopasowanie właściwości

Podczas napawania parametry procesu muszą być precyzyjnie kontrolowane. Na przykład:

Ostrza na bazie niklu: Moc lasera i prędkość skanowania muszą być zoptymalizowane w celu zmniejszenia wrażliwości na pękanie i utrzymania wytrzymałości w wysokiej temperaturze.

Ostrza ze stopu tytanu: Dopływ ciepła musi być ograniczony, aby uniknąć zgrubienia ziarna i zachować wytrzymałość.

Dzięki starannej kontroli, napawanie laserowe wytwarza drobną mikrostrukturę o właściwościach zbliżonych do metalu nieszlachetnego.

4. Zastosowania napawania laserowego dla różnych typów ostrzy

4.1 Naprawa wiodącej ablacji

Łopatki turbiny ulegają silnej erozji termicznej i mechanicznej wzdłuż krawędzi natarcia. Nakładanie laserowe przywraca utracony materiał, zachowując gładkość aerodynamiczną i wytrzymałość strukturalną.

4.2 Przywracanie zużycia końcówki ostrza

Wysoka prędkość obrotowa często powoduje tarcie końcówki ostrza. Nakładanie laserowe można zrekonstruować końcówkę ostrza:

Dokładna kontrola wymiarów

niskie odkształcenie

Stabilne działanie w wysokich temperaturach

4.3 Naprawa pęknięć i korozji powierzchniowej

Po potwierdzeniu przez NDT możliwych do naprawy pęknięć lub korozji, napawanie laserowe wypełnia defekty i rekonstruuje lokalną mikrostrukturę. Wiązanie metalurgiczne zapewnia doskonałą odporność na zmęczenie.

4.4 Naprawa zaawansowanych ostrzy monokrystalicznych i zestalonych kierunkowo

Ostatnie badania pokazują, że napawanie laserowe-wykorzystując niestandardowe proszki i zoptymalizowane cykle termiczne - może zbliżyć się do integralności mikrostrukturalnej:

Ostrza monokrystaliczne (SX)

ostrza zestalane kierunkowo (DS)

Chociaż nadal stanowi to wyzwanie, oznacza to duży krok w kierunku rozszerzenia napawanie laserowe w wysokiej klasy komponenty turbin.

5. Wyzwania inżynieryjne w naprawie okładzin laserowych

Pomimo swoich zalet, napawanie laserowe wciąż stoi przed kilkoma wyzwaniami technicznymi:

5.1 Kontrola jakości i zapobieganie usterkom

Porowatość, pękanie na gorąco i rozcieńczenie muszą być kontrolowane za pomocą zaawansowanych technologii monitorowania i ulepszonej metalurgii proszków.

5.2 Dopasowanie mikrostruktury

Zapewnienie, że warstwa okładziny odpowiada właściwościom mechanicznym metalu bazowego wymaga:

kontrolowane szybkości chłodzenia

Zoptymalizowany skład stopu

Obróbka cieplna po napawaniu

5.3 Ocena wydajności zmęczeniowej

Trwałość zmęczeniowa naprawionych ostrzy musi zostać zweryfikowana:

Wysokocyklowe testy zmęczeniowe

Symulacje zmęczenia termiczno-mechanicznego

ocena wydajności pełzania

5.4 Standaryzacja i certyfikacja

Klasa lotnicza napawanie laserowe wymaga znormalizowanych kryteriów akceptacji dla:

tolerancja pęknięć

siła wiązania

stabilność mikrostrukturalna

Międzynarodowe standardy dla napawanie laserowe naprawy wciąż ewoluują.

6. Przyszłe perspektywy napawania laserowego w regeneracji ostrzy

Silniki lotnicze wciąż ewoluują, napawanie laserowe ma odgrywać coraz większą rolę.

6.1 Integracja z monitorowaniem w czasie rzeczywistym

Przyszłe systemy okładzin będą się łączyć:

obrazowanie basenu roztopowego

sprzężenie zwrotne mocy lasera

mapowanie temperatury

Korekty predykcyjne oparte na sztucznej inteligencji

aby osiągnąć “samooptymalizację” napawanie laserowe.

6.2 Inteligentniejsze strategie naprawcze

Cyfrowa technologia bliźniacza umożliwi symulację wyników okładzin przed faktyczną naprawą, poprawiając spójność i wydajność.

6.3 Nowe materiały i niestandardowe proszki stopowe

Proszki okładzinowe nowej generacji zostaną opracowane z myślą o:

Lepsza odporność na pęknięcia

Zwiększona trwałość zmęczeniowa

Większa kompatybilność z ostrzami SX i DS

6.4 W kierunku standardowych zastosowań przemysłowych

W miarę jak coraz więcej centrów MRO przyjmuje napawanie laserowe, Technologia ta przechodzi od badań laboratoryjnych do powszechnej industrializacji. Przyspieszy to procesy standaryzacji i certyfikacji.

Wniosek

Nakładanie laserowe stała się kamieniem węgielnym technologii naprawy łopatek silników lotniczych. W połączeniu z zaawansowanymi technikami wykrywania uszkodzeń, takimi jak NDT, AE i termografia w podczerwieni, tworzy kompletny łańcuch techniczny od diagnozy do precyzyjnej renowacji. Jego zdolność do odbudowy złożonych geometrii łopatek przy jednoczesnym zachowaniu wydajności mechanicznej sprawia, że jest to jedno z najcenniejszych narzędzi w nowoczesnej konserwacji samolotów.

Dzięki ciągłym ulepszeniom w zakresie cyfryzacji, technologii monitorowania i rozwoju proszków stopowych, napawanie laserowe ma szansę stać się standardowym, wysokowydajnym rozwiązaniem do regeneracji łopatek turbin, znacznie zwiększając bezpieczeństwo silnika przy jednoczesnym znacznym obniżeniu kosztów konserwacji.
