Electron Beam Physical Vapor Deposition (EB-PVD) is een geavanceerde vacuümcoatingtechnologie die wordt gebruikt om dunne, hoogwaardige functionele coatings aan te brengen op industriële componenten.

Bij dit proces wordt een gefocusseerde elektronenbundel gebruikt om een ​​coatingmateriaal in een vacuümkamer te verhitten en te verdampen. Het verdampte materiaal beweegt door de kamer en condenseert op het oppervlak van het onderdeel, waardoor een gecontroleerde dunne filmcoating ontstaat.

EB-PVD is met name waardevol voor toepassingen die het volgende vereisen:

• Thermische barrièreprestaties
• Hoge temperatuur bescherming
• Slijtvastheid
• Oxidatie- en corrosiebestendigheid
• Gecontroleerde coatingmicrostructuren
• Hoogwaardige functionele oppervlakken

In tegenstelling tot lasercladding, PTA, koudspuiten of thermisch spuiten, is EB-PVD voornamelijk een technologie voor het modificeren van dunne-filmoppervlakken en geen proces voor het herstellen van de afmetingen.

1. Wat is EB-PVD?

EB-PVD staat voor Electron Beam Physical Vapor Deposition (elektronenbundel-fysische dampafzetting).

Het basisproces kan als volgt worden samengevat:

Elektronenbundel → Materiaalverwarming → Verdamping → Damptransport → Condensatie → Coatingvorming

In een gecontroleerde vacuümomgeving wordt een hoogenergetische elektronenbundel gericht op het coatingmateriaal.

De geconcentreerde energie verhit het materiaal totdat verdamping optreedt.

De ontstane damp beweegt zich naar het werkstuk toe en condenseert op het oppervlak ervan.

Door de verdamping, de beweging van het substraat, de temperatuur, de vacuümomstandigheden en de afzettingstijd te beheersen, kunnen ingenieurs coatings produceren met specifieke diktes en microstructuren.

2. Hoe werkt elektronenbundelverdamping?

Elektronenbundelverdamping vormt de kern van het EB-PVD-proces.

Een elektronenkanon wekt elektronen op en versnelt ze richting het coatingmateriaal. Wanneer de bundel het materiaaloppervlak bereikt, wordt de kinetische energie omgezet in warmte-energie.

Dit zorgt voor zeer plaatselijke verhitting en verdamping.

Vergeleken met conventionele weerstandsverwarming kan elektronenbundeltechnologie materialen verwerken die zeer hoge verdampingstemperaturen vereisen.

Hierdoor is EB-PVD geschikt voor geavanceerde metaal- en keramische coatingsystemen die worden gebruikt in veeleisende industriële omgevingen.

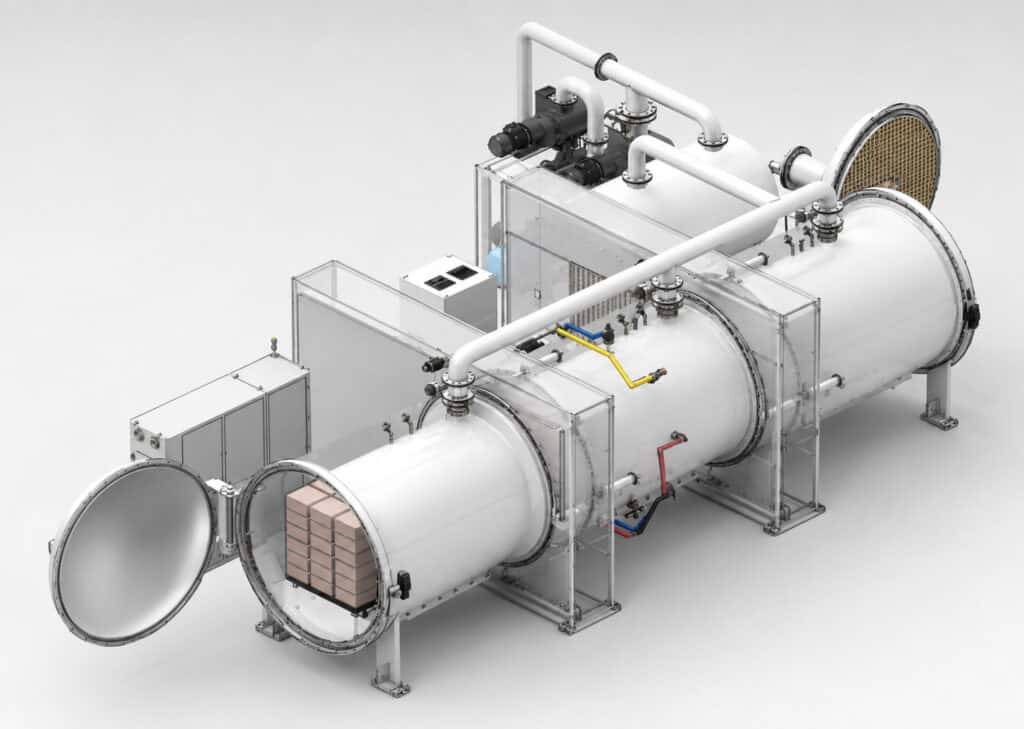

3. Architectuur van EB-PVD-apparatuur

Een typisch industrieel EB-PVD-systeem bestaat uit verschillende belangrijke subsystemen:

Vacuümkamer + Elektronenbundelbron + Coatingmateriaalbron + Substraatmanipulatie + Vacuümsysteem + Procescontrole

Aanvullende systemen kunnen onder meer omvatten:

• Substraatverwarming
• Koelen
• Gasregeling
• Materiaaltoevoer
• Diktecontrole
• Kamerlaadsystemen
• Veiligheidscontroles

De exacte configuratie hangt af van het coatingmateriaal, de componentgeometrie, de productiecapaciteit en de vereiste coatingprestaties.

4. Vacuümkamer

EB-PVD-afzetting vindt plaats in een gecontroleerde vacuümkamer.

De vacuümomgeving is belangrijk omdat deze:

• Vermindert vervuiling
• Regelt interacties in de gasfase
• Ondersteunt stabiel damptransport.
• Beperkt ongewenste oxidatie
• Verbetert de consistentie van de coating.

Bij het ontwerp van een industriële kamer moet ook rekening worden gehouden met de afmetingen van de componenten, de laadmethode, de beweging van het substraat, de positie van de bron en de productiecyclus.

Bij grotere of complexere componenten wordt de behuizingsarchitectuur een belangrijk onderdeel van de systeemontwikkeling.

5. Bron van gietstuk en coatingmateriaal

Het coatingmateriaal wordt normaal gesproken zo geplaatst dat het direct door de elektronenbundel kan worden verwarmd.

Afhankelijk van het proces kan de bron de volgende vorm aannemen:

• baar
• Staaf
• Voorgevormd materiaal
• Andere kunstmatige verdampingsbronnen

Terwijl de elektronenbundel het materiaaloppervlak aftast, genereert gecontroleerde verdamping de damp die gebruikt wordt om de coating te vormen.

Een stabiele materiaaltoevoer en verdamping zijn essentieel voor een consistente coatingsamenstelling en -dikte.

6. Substraatmanipulatie

Componentbeweging is een ander belangrijk element van EB-PVD.

Het substraat kan zijn:

• Gedraaid
• Tilted
• vertaald
• Gemanipuleerd via meerdere assen

Gecontroleerde beweging helpt bij het bereiken van een gelijkmatigere coatingdekking op complexe oppervlakken.

De temperatuur van het substraat, de oriëntatie, de bewegingssnelheid en de afstand tot de verdampingsbron kunnen allemaal van invloed zijn op de coatinggroei en de microstructuur.

Voor complexe industriële componenten moet het manipulatiesysteem daarom samen met het afzettingsproces worden ontworpen.

7. Coatingafzetting en microstructuur

Na verdamping beweegt het coatingmateriaal door de vacuümkamer en condenseert het op het substraat.

De uiteindelijke coatingstructuur is afhankelijk van parameters zoals:

• Substraattemperatuur
• Afzettingspercentage
• Vacuümomstandigheden
• Materiaalchemie
• Componentbeweging
• Afzettingshoek

Een belangrijk kenmerk van EB-PVD is het vermogen om gespecialiseerde coatingmicrostructuren te produceren.

Voor bepaalde thermische isolatietoepassingen kunnen gecontroleerde kolomstructuren een verbeterde tolerantie voor vervorming bieden tijdens herhaalde verwarmings- en afkoelingscycli.

Dit is een van de redenen waarom EB-PVD belangrijk is voor hoogwaardige thermische bescherming.

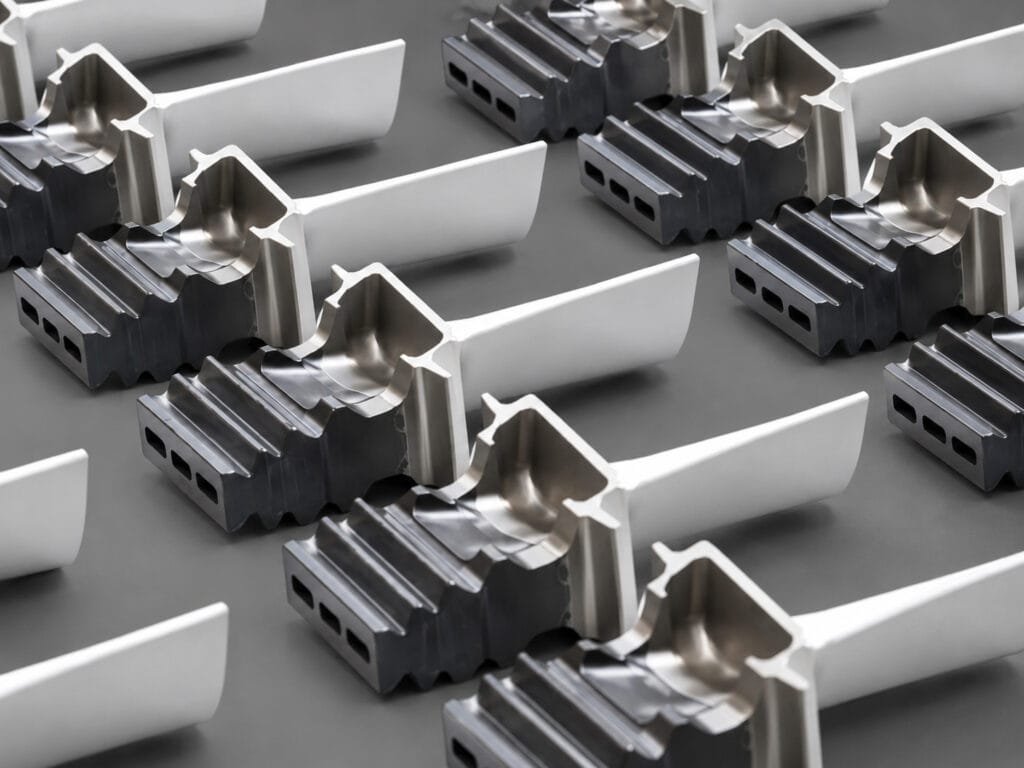

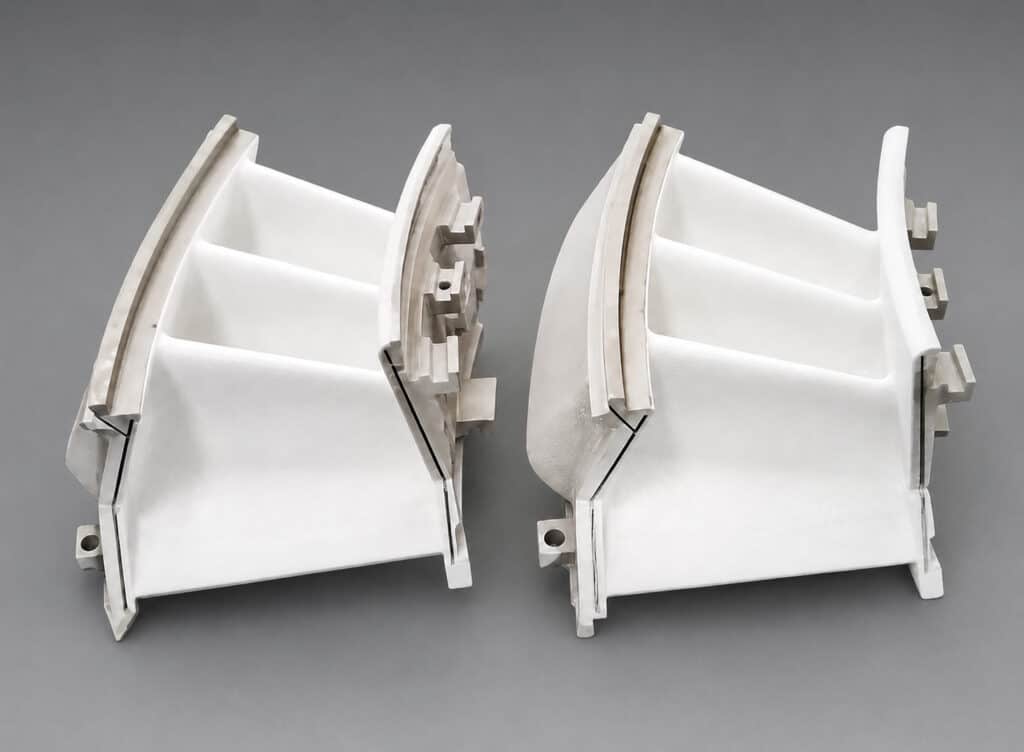

8. EB-PVD thermische barrièrecoatings

Thermische barrièrecoatings (TBC's) behoren tot de belangrijkste hoogwaardige toepassingen van EB-PVD.

Een thermisch isolerende coating is ontworpen om de thermische belasting van het onderliggende onderdeel te verminderen.

Afhankelijk van de toepassing kan de complete coatingarchitectuur het volgende omvatten:

Metalen substraat → Hechtlaag → Thermisch gegroeide oxide → Keramische thermische barrièrelaag

EB-PVD kan worden gebruikt om de keramische toplaag te produceren met een gecontroleerde microstructuur die bestand is tegen herhaalde thermische cycli.

Dergelijke systemen zijn relevant voor componenten die onder ve veeleisende omstandigheden met hoge temperaturen functioneren.

9. Hogetemperatuurcomponenten

EB-PVD is met name aantrekkelijk voor componenten die worden blootgesteld aan:

• Hoge temperaturen
• Thermische fietsen
• Oxydatie
• Omgevingen met hete gassen
• Zware weersomstandigheden

Toepassingen zijn te vinden in geavanceerde energie, industriële machines en andere hoogwaardige technische sectoren.

Het specifieke coatingsysteem moet worden gekozen op basis van het substraatmateriaal, de bedrijfstemperatuur, de thermische cycli, de oxidatieomgeving en de vereiste levensduur.

10. Slijtvaste coatings

Hoewel thermische barrièrecoatings een belangrijke toepassing zijn, kan EB-PVD ook functionele coatings produceren die ontworpen zijn om de oppervlakteprestaties te verbeteren.

Afhankelijk van het coatingmateriaal kunnen de mogelijke voordelen onder andere zijn:

• Verhoogde hardheid
• Verminderde wrijving
• Verbeterde slijtvastheid
• Verbeterde erosiebestendigheid

Omdat EB-PVD-coatings relatief dun zijn, zijn ze bijzonder geschikt voor toepassingen waarbij de geometrie van componenten grotendeels ongewijzigd moet blijven.

Bij ernstige maatslijtage of aanzienlijk materiaalverlies zijn technologieën zoals lasercladding of koudspuiten over het algemeen echter geschikter.

11. Functionele coatings

EB-PVD kan ook worden gebruikt om gespecialiseerde oppervlakte-eigenschappen te creëren die verder gaan dan conventionele slijtagebescherming.

Afhankelijk van het materiaalsysteem kunnen functionele coatings het volgende bieden:

• thermische beveiliging
• Oxidatiebestendigheid
• Corrosieweerstand
• Gecontroleerde wrijving
• Optische eigenschappen
• Gespecialiseerde oppervlaktefunctionaliteit

Dit maakt EB-PVD een belangrijke technologie voor hoogwaardige componenten waarbij de oppervlakte-eigenschappen nauwkeurig moeten worden ontworpen zonder een dikke afgezette laag toe te voegen.

12. Voordelen en beperkingen van EB-PVD

De belangrijkste voordelen van EB-PVD zijn onder andere:

• Hoogwaardige dunne coatings
• Gecontroleerde coatingmicrostructuur
• Geschiktheid voor materialen met een hoog smeltpunt
• Goede oppervlaktekwaliteit
• Geavanceerde thermische barrièrecoating
• Nauwkeurige vacuümverwerking

EB-PVD heeft echter ook beperkingen:

• Hoge investeringen in apparatuur
• Complexe vacuüminfrastructuur
• Relatief dunne coatingdikte
• De afmetingen van de componenten worden beperkt door de capaciteit van de kamer.
• Afzettingskenmerken in het zichtveld
• Complexe procesbeheersing
• Niet geschikt voor grote dimensionale restauraties.

Deze eigenschappen maken EB-PVD tot een gespecialiseerd, hoogwaardig proces in plaats van een universele oppervlaktebehandelingstechnologie.

13. EB-PVD versus laserbekleding

EB-PVD en lasercladding lossen fundamenteel verschillende problemen op op het gebied van oppervlaktebehandeling.

Een nuttig onderscheid is:

Dunne, hoogwaardige functionele coating → EB-PVD

Metallurgische opbouw, reparatie en dimensionale restauratie → Laserbekleding

De twee technologieën vullen elkaar daarom aan en zijn geen directe concurrenten.

14. EB-PVD in geavanceerde oppervlaktebehandeling

EB-PVD neemt een gespecialiseerde positie in binnen de moderne oppervlaktebehandelingstechniek.

Hoewel processen zoals lasercladding, PTA, HVOF en koudspuiten vaak worden gebruikt om dikkere coatings te creëren of beschadigde componenten te herstellen, richt EB-PVD zich op hoogwaardige, dunne-film-oppervlaktefunctionaliteit.

Bij GREENSTONE blijven lasercladding en Directed Energy Deposition (DEP) kerntechnologieën. Voor projecten met meer specifieke oppervlakte-eisen kunnen technologieën zoals EB-PVD worden overwogen als onderdeel van een bredere oplossing voor oppervlaktebehandeling.

De meest geschikte technologie moet uiteindelijk worden bepaald door:

Componentmateriaal + Bedrijfsomgeving + Vereiste coatingdikte + Oppervlaktefunctie + Temperatuur + Geometrie + Levensduurvereisten

Voor hoogwaardige componenten die een geavanceerde thermische barrière of functionele dunne-filmcoating vereisen, biedt EB-PVD mogelijkheden die conventionele dikke-coating- en reparatietechnologieën niet kunnen evenaren.

Veelgestelde Vragen / FAQ

Wat is EB-PVD?

EB-PVD is een vacuümcoatingproces waarbij een elektronenbundel wordt gebruikt om bronmateriaal te verdampen, dat vervolgens condenseert op een component om een ​​dunne functionele coating te vormen.

Waarvoor wordt EB-PVD hoofdzakelijk gebruikt?

Belangrijke toepassingen zijn onder andere thermische barrièrecoatings, bescherming tegen hoge temperaturen, slijtvaste coatings en andere gespecialiseerde functionele oppervlakken.

Waarom is vacuüm nodig voor EB-PVD?

De gecontroleerde vacuümomgeving bevordert damptransport, vermindert verontreiniging en ongewenste oxidatie, en maakt een stabiele coatingafzetting mogelijk.

Kan EB-PVD slijtage herstellen?

Over het algemeen niet. EB-PVD is voornamelijk een dunnefilmtechnologie. Voor een aanzienlijke dimensionale restauratie zijn processen zoals lasercladding of koudspuiten beter geschikt.

Wat is het verschil tussen EB-PVD en lasercladding?

EB-PVD brengt dunne, functionele coatings aan door middel van vacuümverdamping en -condensatie. Lasercladding smelt metaalgrondstof en een lokaal gebied van het substraat om een ​​dikkere, metallurgisch gebonden laag te creëren die geschikt is voor reparatie en dimensionaal herstel.
