در صنعت هوافضا، افزایش تقاضا برای بهره‌وری بیشتر موتور و قابلیت اطمینان بالاتر در وسایل پرتاب، مقاومت در برابر دماهای بالا و فناوری حفاظت حرارتی را به گلوگاه‌های حیاتی تبدیل کرده است. تیغه‌های توربین موتورهای هوایی باید در جریان‌های گازی داغ‌تر از نقطه ذوب زیرلایه فلزی کار کنند، در حالی که پوشش‌های دماغه وسایل پرتاب در طول ورود مجدد به جو، گرمای آیرودینامیکی مداوم بالای ۵۰۰ درجه سانتی‌گراد را تحمل می‌کنند. در عین حال، مخازن سوخت کرایوژنیک در ساختار هواپیما با شرایط دمایی بسیار پایین تا دمای -۱۸۳ درجه سانتی‌گراد مواجه هستند. این محیط دوگانه “داغ و سرد” شدید، الزامات فوق‌العاده سختگیرانه‌ای را بر عملکرد مواد و فناوری پوشش‌دهی تحمیل می‌کند.

پوشش‌های مانع حرارتی (TBCها) فناوری‌های کلیدی برای محافظت از مواد پایه و کاهش دمای سطحی هستند که دو روش اصلی ساخت دارند: پاشش پلاسما (PS) و رسوب‌گذاری بخار فیزیکی با پرتو الکترونی (EB-PVD). روش EB-PVD به‌شدت مورد توجه است زیرا پوشش‌هایی با دانه‌های ستونی و تحمل تنش فوق‌العاده تولید می‌کند. این ریزساختار به طور مؤثر تنش‌های ناشی از ناهماهنگی حرارتی را در طول چرخه‌های حرارتی مکرر جذب می‌کند و مقاومت در برابر شوک حرارتی و عمر مفید پوشش را به میزان قابل توجهی بهبود می‌بخشد. در مقابل، پوشش‌های پلاسماپاشیده دارای ساختار لامینار (لایه‌ای) هستند؛ رابط‌های بین لایه‌ها و ریزترک‌ها ممکن است تحت بارگذاری ترمومکانیکی منجر به ترک‌خوردگی و پوسته‌شدن شوند، علی‌رغم مزایا در کارایی رسوب و هزینه.

فرآیند EB-PVD با بمباران پرتو الکترونی، ماده پوشش را به بخار تبدیل کرده و آن را با کنترل دقیق بر ضخامت و ریزساختار پوشش بر سطح قطعه رسوب می‌دهد. روکش‌های حاصل از دانه‌های ستونی نه تنها در برابر تنش‌های حرارتی شدید مقاومت می‌کنند، بلکه دارای فواصل بین ستون‌ها هستند که به کاهش تنش ناشی از ناهماهنگی حرارتی در هنگام گرمایش دوره‌ای کمک می‌کنند. اگرچه نرخ رسوب‌گذاری EB-PVD کمتر و هزینه‌های تجهیزات و فرآیند آن بالاتر است، عملکرد برتر آن در برابر شوک حرارتی و مزایای طول عمر خدماتی، آن را به روش پوشش‌دهی ترجیحی برای قطعات بخش داغ موتورهای هوایی—مانند تیغه‌های توربین و قطعات محفظه احتراق—تبدیل کرده است.

در سیستم‌های حفاظت حرارتی موشک، عایق چوب‌پنبه‌ای سنتی که به‌صورت دستی متصل می‌شود، شامل فرآیندهای پیچیده، اتصالات متعدد و خطراتی مانند جذب رطوبت، تاول‌زدن و جداشدگی لایه‌ها است. فناوری EB-PVD و گونه‌های پیشرفته آن (مانند EB-PVD با کمک پلاسما) مسیری نوآورانه برای دستیابی به پوشش‌های محافظ حرارتی یکپارچه با عملکرد بالا و قابلیت اطمینان بالا فراهم می‌کنند. این فناوری‌ها به نیازهای فوری سیستم‌های هوافضا نسل بعدی برای قابلیت اطمینان، طول عمر و راه‌حل‌های محافظ حرارتی سبک‌وزن پاسخ می‌دهند.

EB-PVD Typical Application Cases

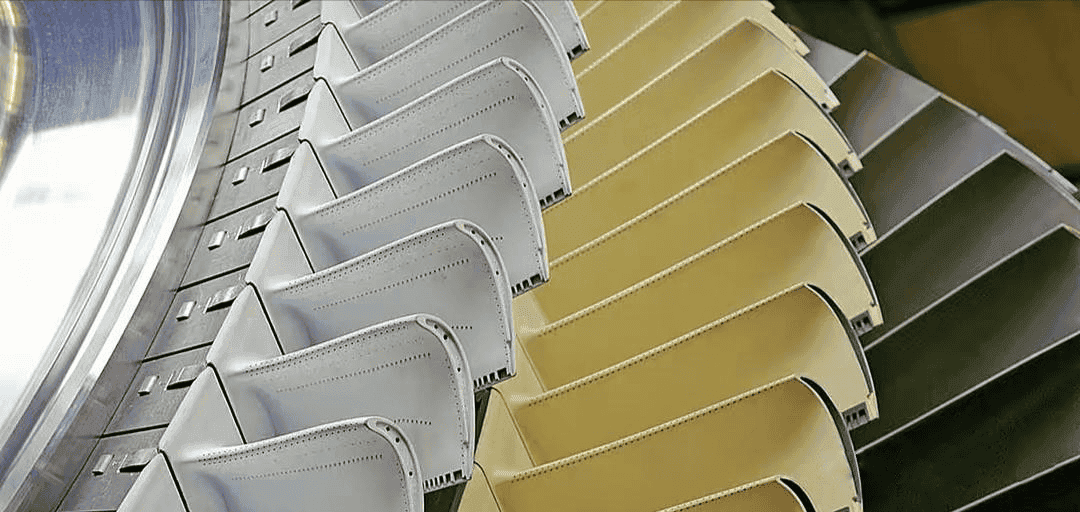

Case 1: Thermal Barrier Coating for Aero-Engine Turbine Blades
Technical Challenge
A high-pressure turbine blade for a commercial aero-engine uses superalloys such as DZ125 and DZ406. Operating in high-temperature, high-pressure exhaust flow, blade surface temperature can exceed 1600°C, far beyond the metal’s thermal capability. Under long-term thermal-cycling loads, oxidation, corrosion, and creep damage may occur, threatening engine safety and durability.

EB-PVD Solution

• Apply an Electron-Beam Physical Vapor Deposition (EB-PVD) thermal barrier coating system on the blade surface.

• First, electroplate platinum and then perform vapor-phase aluminizing to form a PtAl bond layer. Key parameters such as Pt coating thickness and aluminizing temperature are optimized, achieving excellent oxidation resistance at 1150°C.

• Next, deposit rare-earth-modified zirconia ceramic (GYb-YSZ) via EB-PVD. High-purity, fine-grain ceramic targets are selected to avoid spatter and ensure uniform columnar-grain microstructure.

Process and Performance

• The GYb-YSZ + PtAl coating system endured 4,320 thermal cycles at 1050°C (total dwell time 720 hours) without spallation, demonstrating exceptional thermal-cycle resistance.

• By tuning deposition energy, ceramic chemistry and phase structure can be optimized. Studies show LaZrCeO/YSZ dual-ceramic coatings with pyrochlore + fluorite phases achieved an average thermal-cycle life of 1,518 cycles at 1100°C.

Application Value

• Blade surface temperature reduction: ~100–150°C

• Thermal-shock resistance improvement: >30%

• Maintenance interval extension: ~50%

• Significant reduction in engine life-cycle cost due to extended blade durability and improved thermal efficiency

Case 2: Thermal-Protection Coatings for Launch-Vehicle Engine Hot-Section and Airframe

Technical Challenge
Next-generation launch-vehicle turbo-pump blades and hot-section components experience intense high-temperature, high-velocity combustion gas flow. Meanwhile, the fairing endures >500°C aerodynamic heating during atmospheric transit, and cryogenic tanks face −183°C fuel temperatures. Traditional methods, such as manually bonded thermal cork panels, present risks including delamination, moisture absorption, and labor-intensive processing.

EB-PVD-Based and Derived Solutions

• For rocket turbo-pump blades: deposit MCrAlY bond coats and modified YSZ ceramic topcoats via EB-PVD to resist oxidation, erosion, and high-temperature gas impingement.

• For integrated thermal protection of fairings and tanks: adopt the “hyperbranched polymer coating” approach developed by Shanghai Jiao Tong University. Although not traditional EB-PVD, it shares the same goal of producing continuous thermal-protection coatings without joints.

Hyperbranched polymer coatings:

• Three-dimensional branched molecular structure wraps functional fillers for spray-formability

• Reactive end groups form strong bonds with metal substrate

• Withstands extreme thermal shock and cryogenic-to-high-temperature transitions

Process and Performance

• Plasma-assisted EB-PVD enables denser MCrAlY oxidation-resistant and nitride erosion-resistant coatings, improving service life in complex environments.

• Hyperbranched coating system enables one-pass continuous spraying on fairings and tanks, eliminating seams and reducing insulation application time from ~1 month to <1 week, while reducing vehicle mass.

Application Value

• Successfully applied to the Long March-6A launch system

• Significantly improved launch reliability and turnaround efficiency

• Hyperbranched polymer coating technology adopted in major civil projects including Beijing Winter Olympics venues and Paris Olympics facilities, breaking foreign monopolies on advanced industrial coatings

خلاصه
EB-PVD thermal barrier coating technology delivers:

• High-performance TBC systems for turbine blades and rocket engines

• Superior thermal-shock durability and oxidation resistance vs. plasma spray

• Precise columnar-grain ceramic coating structures optimized for extreme aerospace environments

• Proven performance in commercial aircraft engines and next-gen launch vehicles

• Extended component life, reduced thermal load, and lower total ownership cost

This advanced coating approach enables higher efficiency, greater reliability, and improved safety across modern aerospace propulsion and thermal-protection systems.

Technical Summary and Outlook

EB-PVD coating technology, with its unique columnar-grain architecture, plays an irreplaceable role in protecting aerospace components operating under extreme thermal environments.

Key Technical Advantages

• Columnar-grain thermal barrier coatings produced via EB-PVD offer exceptional strain tolerance, effectively absorbing and releasing thermal stresses. This significantly enhances thermal-shock resistance and service life under drastic temperature variations.

• The process enables precise control of coating composition and microstructure, supporting advanced architectures such as gradient layers and micro-laminated coatings to meet diverse substrate and mission-critical requirements.

• Compared with conventional thermal-protection approaches, EB-PVD and its derivative technologies provide critical materials and process support for lightweight, high-reliability, and long-life aerospace systems.

Future Outlook

• EB-PVD will evolve toward higher deposition rates, lower costs, and advanced composite coating architectures such as CMAS-resistant and ultra-low-thermal-conductivity layers.

• Next-generation TBC materials—including rare-earth-doped zirconia systems and high-entropy ceramics—represent key research directions, targeting lower thermal conductivity and higher phase stability at extreme temperatures.

• Hybrid advanced processes, such as plasma-assisted EB-PVD and plasma-spray PVD (PS-PVD), combine the high deposition speed of plasma spray with EB-PVD’s ability to form highly oriented columnar microstructures, offering strong potential for next-generation thermal-barrier coatings.

نتیجه‌گیری

As a core enabling technology in aerospace engineering, EB-PVD coating technology will continue driving the performance boundaries of flight systems, providing essential protection for future high-temperature propulsion and space-exploration platforms.
